Lornetka dachowa – co naprawdę oznacza ten skrót myślowy

W opisach sprzętu wraca zdanie, że lornetka dachowa jest po prostu nowocześniejsza od Porro. To skrót myślowy, który gubi rzecz najważniejszą: układ dachowy rozwiązuje jeden problem i tworzy drugi. Rozwiązuje geometrię korpusu. Tworzy konieczność fazowania.

Co właściwie znaczy „dachowa”

Lornetka dachowa ma obiektyw i okular ustawione w jednej osi. Cała reszta różnic wynika z tej jednej decyzji konstrukcyjnej. W układzie Porro pryzmaty przesuwają światło w bok, więc korpus musi być szerszy i charakterystycznie załamany. W układzie dachowym pryzmat zawraca wiązkę wewnątrz prostej tuby.

Stąd bierze się kompaktowość. Stąd również łatwiejsze uszczelnienie, bo prosty korpus ma mniej miejsc, którymi woda mogłaby się dostać do środka, i mniej ruchomych elementów przebijających obudowę.

Producenci optyki opisują to wprost. Zeiss tłumaczy w swoich materiałach, że wiązka w pryzmacie dachowym trafia na krawędź dachu, która ją rozdziela, a przy całkowitym wewnętrznym odbiciu obie połówki wracają przesunięte względem siebie w fazie. Pryzmat Porro takiej krawędzi nie ma.

Fazowanie, czyli rachunek za kompaktowość

Powłoka fazowa zgrywa obie połówki wiązki z powrotem. Bez niej obraz traci kontrast i rozdzielczość, bo najdrobniejsze szczegóły zlewają się ze sobą. Zeiss opatentował tę powłokę pod koniec lat osiemdziesiątych i od tamtej pory stała się ona standardem wszędzie tam, gdzie producent traktuje jakość obrazu poważnie. Tanie dachówki nadal jej nie mają.

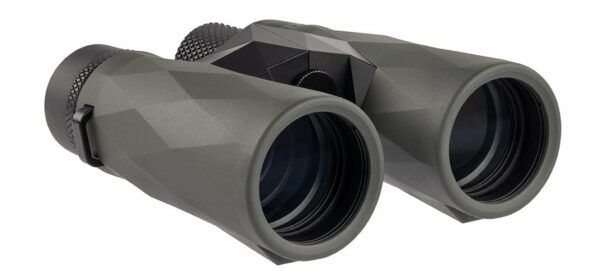

I tu robi się niewygodnie. Nie każdy producent pisze w specyfikacji, czy model ma fazowanie. Sprawdziłem to na Delta Forest 8×42 Gen3: karta producenta skrupulatnie wymienia pryzmat dachowy, szkło BaK4, powłoki FBMC, wypełnienie azotem, wodoszczelność i zakres korekcji dioptrii, natomiast o powłoce fazowej ani o dielektrycznej nie pada tam ani jedno słowo. To nie znaczy, że ich nie ma. Znaczy tyle, że producent ich nie deklaruje, a czego nie zadeklarował, tego nie wpiszę do tabeli.

Dla porównania Nikon przy Monarchu M5 8×42 podaje fazowanie i powłokę dielektryczną wprost, w tej samej tabeli co wagę i pole widzenia. Vortex robi to samo przy Diamondbacku HD. Milczenie nie przesądza sprawy. Jest za to sygnałem, żeby dopytać sprzedawcę, zanim wydasz pieniądze.

Schmidt-Pechan kontra Abbego-Königa

Pod nazwą „pryzmat dachowy” kryją się dwie konstrukcje o wyraźnie różnych właściwościach.

Schmidt-Pechan siedzi w większości lornetek, które zobaczysz na sklepowej półce. Jest krótszy. To on odpowiada za tę kompaktowość, dla której ludzie w ogóle sięgają po dachówki. Pryzmat Abbego-Königa prowadzi natomiast całe światło na całkowitym wewnętrznym odbiciu, więc nie gubi go na powierzchni lustrzanej, tyle że w zamian wymaga dłuższej tuby i wyraźnie podnosi cenę gotowej lornetki.

Co naprawdę chroni przed zaparowaniem

Krąży twierdzenie, że to wewnętrzne ogniskowanie zabezpiecza lornetkę przed skraplaniem się wilgoci w środku. To pomylenie skutku z przyczyną.

Za brak zaparowania odpowiada wypełnienie korpusu suchym gazem obojętnym – azotem albo argonem – pod niewielkim nadciśnieniem, w połączeniu z uszczelkami typu o-ring. Skoro w środku nie ma wilgoci, nie ma się co skroplić przy zmianie temperatury. Wewnętrzne ogniskowanie samo w sobie niczego nie suszy. Ono jedynie ułatwia szczelne zamknięcie korpusu, bo mniej ruchomych elementów przebija obudowę.

Przy okazji drugi mit. Powtarza się, że w lornetce dachowej jedynym ruchomym elementem jest pokrętło ostrości. Wystarczy wziąć taką lornetkę do ręki: naokularniki się wysuwają albo obracają, a pierścień korekcji dioptrii ma swój zakres regulacji. Delta Forest Gen3 podaje dioptrie w zakresie minus pięć do plus pięć. To też element ruchomy.

Jak czytać specyfikację

Oznaczenie typu 8×42 mówi dwie rzeczy: ile razy lornetka przybliża i jak duży ma obiektyw. Z tych dwóch liczb wynika trzecia, której producent zwykle nie podaje wprost.

Oddalenie źrenicy wyjściowej, podawane w milimetrach jako eye relief, to odległość od ostatniej soczewki okularu, przy której widzisz jeszcze pełne pole widzenia. Jeśli nosisz okulary, szkła odsuwają oko od okularu i przy krótkim eye relief tracisz brzegi obrazu. Progiem, od którego robi się wygodnie, jest mniej więcej 15–16 mm. Delta Forest Gen3 podaje 17,2 mm, Nikon Monarch M5 – 19,5 mm, a Levenhuk New Karma PRO ED aż 21 mm.

Pole widzenia bywa podawane kątowo w stopniach albo liniowo w metrach na tysiąc metrów. Te same dane, dwa zapisy.

A minimalna odległość ostrzenia obrosła największą liczbą nieporozumień. Wraca twierdzenie, że w lornetkach dachowych schodzi ona poniżej dwóch metrów, jakby wynikała wprost z układu pryzmatów. Specyfikacje producentów mówią co innego.

Rozrzut od dwóch do trzech i pół metra, w obrębie jednej klasy sprzętu. Ten parametr zależy od zakresu ruchu elementu ogniskującego i przyjętej konstrukcji optycznej, nie od kształtu pryzmatu.

Co można kupić w Polsce

Kilka modeli dachowych w różnych półkach cenowych, z parametrami ze stron producentów. Ceny to widełki rynkowe sprawdzone we wrześniu 2026 i traktuj je orientacyjnie.

Kiedy Porro wygrywa

Najciekawszy przykład wisiał przez lata w opisach lornetek dachowych. Bushnell Legacy bywa przywoływany jako typowy przedstawiciel tej konstrukcji, a producent podaje w specyfikacji „Prism System: Porro” i osobno zaznacza brak powłoki fazowej oraz dielektrycznej. To lornetka porropryzmatyczna i nie ma z układem dachowym nic wspólnego.

Podobnie rzecz ma się z zastosowaniami wojskowymi, przy których poradniki potrafią odsyłać wprost do dachówek. Steiner buduje swoją linię Military-Marine właśnie w konstrukcji Porro i reklamuje ją jako przewyższającą porównywalne modele dachowe pod względem transmisji światła oraz wytrzymałości. Klasyczne siedmiokrotne pięćdziesiątki to w większości Porro.

Powód jest prosty. Porro nie dzieli wiązki, więc nie potrzebuje fazowania ani powłoki lustrzanej na pryzmacie. Mniej powierzchni do stracenia światła. Do tego tolerancje wykonania pryzmatu dachowego są znacznie ciaśniejsze – niewielkie odchylenie kąta daje podwójny obraz – i to podnosi koszt produkcji. Polski poradnik dla obserwatorów ptaków szacuje, że przy porównywalnej jakości obrazu dachówki bywają dwa do trzech razy droższe.

Jest jeszcze kwestia głębi obrazu. W Porro obiektywy są rozstawione szerzej niż oczy, co teoretycznie wzmacnia wrażenie trójwymiarowości. Sprawdziłem, czy da się to podeprzeć pomiarem, i nie znalazłem badania, które kwantyfikowałoby ten efekt konkretnie dla lornetek. Różnica bazy to zwykle kilka centymetrów. Traktuj to jako przesłankę, nie jako argument rozstrzygający.
